屠宰废水处理方案100吨

时间:2020-12-12 11:54:01

广州澳强环保科技有限公司属研发、设计、生产、销售及售后服务为一体的事业单位,公司拥有健全组织结构、完善的管理模式、 多名高级技术精英和实干型团队,实力雄厚、诚信企业,澳强事业立足于环境治理,环保水处理设备制造领域。

详情介绍


1.1项目背景

在屠宰和肉类加工的过程中,要耗用大量的水,同时又要排除含有血污、油脂、毛、肉屑、畜禽内脏杂物、未消化的食料和粪便等污染物质的废水,而且此类废水中还含有大量对人类健康有害的微生物。肉类加工废水如不经处理直接排放,会对水环境造成严重污染。屠宰厂杀猪废水中血主要含有液、油脂、碎肉、骨渣、毛及粪便等,废水呈褐红色,具有较强的腥臭味水量大、排水不均匀、浓度高、杂质和悬浮物多等特点,同时该类污水水质变化较快,放置一段时间后水解酸化严重,解决水污染和节水问题的最好途径是将污水收集后快速处理,在污水没有变质的情况下将污水中的大部分污染物去除。然后再经过生化处理后出水稳定的达标。这样不仅处理成本低,处理效率高,而且经过前端的物化预处理后整个项目的占地面积也会大大的减少。

广州澳强环保科技有限公司根据贵公司的实际情况,以公司的AQYJQ污水处理技术为依托,以高效、快速、占地少、无臭气散发等特点完全解决屠宰污水变质快、处理难度大等技术难题。所排放的污水经处理达到《污水综合排放标准》(GB13457-1992)肉类加工污水排放一级标准排放水质标准


1.2方案综述

根据贵公司现有的厂地及实际的产地和占地面积的要求,本公司根据实际情况设计本方案。本工程采用的方案,即“物化预处理+高效生化系统”的处理工艺,其理由如下:

1)该工艺具有较强的适应性和操作上的灵活性,可以适应不同时期的处理需要,处理后的水可以再生回用。

2)该工艺有机负荷高,抗冲击负荷能力强,进水水质对其影响较小,能耗较小。

3)采用的工艺运行管理较为规范、灵活,由于所有处理过程均在填埋场内完成,其原料供应及人员调配都具有很大的灵活性和可操作性。

4)该工艺占地面积小,土建少,工艺简单高效,处理效果稳定。


1.3 项目概况

·项目名称:屠宰场屠宰清洗废水处理系统工程

·承建单位:广州澳强环保科技有限公司

·处理工艺:物化预处理+高效生化系统

·项目规模:100立方米/


二、工程总体设计


2.1 工程规模

污水处理系统按排水流量Q=10立方米/时设计,10小时运行,即每天总水量为100立方米,可根据实际不同情况确定每日开机处理情况,适应企业各种生产管理。

2.2排放标准

经处理后的出水达到《污水综合排放标准》(GB13457-1992)肉类加工污水排放一级标准,具体指标如下:

水质指标

水质(mg/L)

CODcr

120

BOD5

60

PH

6.5-9.0

SS

100

氨氮

25

动植物油

30

粪大肠菌群

5000个/L


三、设计及施工范围、原则

3.1 设计及施工范围

包括管网建设,相关构筑物,污泥处置系统,配电房、气压房等相关建筑,AQYJQ污水净化系统相关设备以及系统配套。

具体内容如下:

(1) 预处理系统100立方米/日

(2) 一体化生化系统

(3) AQYJQ污水净化系统总体布局设计;

(4) AQYJQ污水净化系统平面布置设计;

(5) 主体构筑物及基础设计;

(6) AQYJQ污水净化系统设施的所有设备制造安装施工;

(7) AQYJQ污水净化系统总进口到清水池的所有管路、管件连接;

(8) 电气及自控设计以及相关的配套设施的设计与安装


3.2 设计原则

1)该类污水浓度高,变质快,因此选择高效、低能耗的处理工艺方式,保证处理效果能够达到要求。

2)由于污水水质变化幅度大,本工艺具有较强的适应性和操作上的灵活性,并且能够容易进行工艺调整和工艺改造,以适应水质的变化。

3)工艺运行简单、可靠、装备化程度高、管理方便,出水水质稳定、达标。

4在保证先进、可靠、高效、经济的前提下,采用自行研制的药剂,尽量降低运行费用。

5)工程建设周期短、调试时间短,运行稳定,既能达到应急的要求,又能快速的投产运行,不影响生产运行,节省投资成本。

6)尽量节约占地,并采用封闭式工程,处理污水时不会产生臭味。7)合理利用坡度,因地制宜,尽量减少不必要的动力消耗。


四、设计参照标准

《城市污水再生利用工业用水水质》           GB/T 19923—2005

《建筑给水排水设计规范》                       GB50015-2003

《室外排水设计规范》                          GB50014—2006

《室外给水设计规范》                          GB50013—2006

《给水排水工程构筑物结构设计规范》            GB50069—2002

《工业企业总平面设计规范》                    GB50187—1993

《混凝土结构设计规范》                        GB50010—2002

《砌体结构设计规范》                          GB50003—2001

《建筑地基基础设计规范》                      GB50007—2002

《建筑物防雷设计规范》                        GB50057—1994

《建筑设计防火规范》                          GB50016—2006

《供配电系统设计规范》                        GB50052—1995

《低压配电装置及线路设计规范》                GB50054—1995

《工业与民用供电系统设计规范》                 GB50052-1995

《电控箱设计制造标准》                           JB3115-1982

《综合污水排放标准》                            GB8978-2002


五、工程设计方案

整工艺为物化预处理+高效生化系统”,彻底解决了该类污水成分复杂,变质快,处理难度大、处理成本高等难题同时也解决传统生化占地面积大,沉淀时间长,处理该类污水工艺复杂等难题。

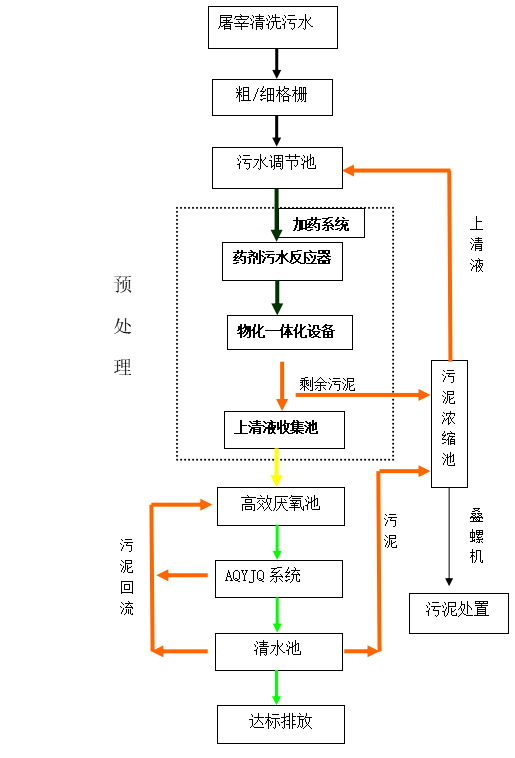

5.1 主要工艺说明

1、污水调节池

由于该类污水的水量受季节变化明显,且水质情况波动较大。因此,为使后续处理设施正常,清洗废水收集后设置均质池,以使水质水量得到调节、均匀、水量相对稳定,为节省投资,减少成本。

2、物化预处理

原水进行粗格栅和精细过滤设备处理,粗格栅将废污水中的大量漂浮物去除,精细过滤设备将剩余的小漂浮物以及大量沉淀杂质去除,其次在污水中加入药剂通过物化反应将一部分的溶解性有机物变为有固相界面的小颗粒,在通过混凝、絮凝变为污泥,进入沉淀池,将泥水通过叠螺机泥水分离,为后续的生化处理工艺提供稳定水质。

3厌氧池

由于污水中的有机成分较高,在进入后续好氧阶段前需先将污水中复杂有机物降解。污水在进入厌氧池后在大量水解细菌、酸化菌作用下将不溶性有机物水解为溶解性有机物,将难生物降解的大分子物质转化为易生物降解的小分子物质,从而改善水的可生化性,为后续处理奠定良好基础

4、好氧池

污水经厌氧水解,流入氧化池,从而进入接触氧化阶段,即进入好氧处理。

接触氧化池是一种生物膜法为主,兼有活性泥的生物处理装置,通过提供氧源,污水中的有机物被微生物所吸附、降解,使水质得到净化。

在设计过程中考虑接触氧化时间较长为宜,内部设高比表面积弹性填料,填充率为70%,比表面积近600m2/m3,在设计面积负荷时也充分考虑周围环境,能确保较好的处理效率。因此设计负荷应选择比较低的值:0.83kg/m3.日。填料使用寿命在5年。气水比也同时考虑较高的值:15:1,曝气形式: 微孔曝气器曝气。该装置在运行过程中永远不会出现堵塞现象,具有曝气气孔小,氧的利用率高等优点,与传统曝气形式相比,具有无可比拟的优点。

接触氧化是一种以生物膜法为主兼有活性污泥法的生物处理工艺。经过充分充氧的污水,浸没全部填料并以一定的速度流经填料,生满生物膜的填料表面经过与充氧的污水充分接触,使水中有机物得到吸附和降解,从而使污水得到进化。

5、清水池

AQYJQ系统出水后进入清水池,在清水池加消毒剂,清水池出水排入受纳水体。


5.2 特性与优势

1 节省用地

与传统的生化处理系统相比,节省占地面积,处理效率高。

2 采用先进的、成熟可靠的技术

根据《国务院关于加强环境保护重点工作的意见》,“以改革创新为动力,积极探索代价小、效益好、排放低、可持续的环境保护新道路”,建立全面高效的污染防治体系。在选择处理技术时,必须采用资源化的先进成熟可靠、节省投资的低碳技术,满足建设简单、管理简单、运行简单可靠的要求。从而实现节能减排,助推国家环保事业的发展,使处理效果达到环境效益、经济效益、社会效益三赢的目标。

3 建筑布局实用美观

水处理构筑物建筑布局首先考虑的是其实用性,同时,水处理构筑物的布局和外形也要有一定的美观性,即要和当地环境和建筑相协调,又要独树一帜,别具一格。

4 节约运行费用

运行费用主要包括能源消耗、药品消耗、设备损耗和维修费用。为了降低运行费用,我们在设计时,结合工程使用情况,选择一些性能好、能耗低、使用寿命长的设备,在工艺条件许可和确保出水水质的情况下,精确计量药品的投加,尽量采用动力少的工艺。

5 合理先进的自动控制

系统抗冲击负荷能力较强,封闭式系统受外界影响小,稳定性好,无需更换滤材;系统运行稳定可靠,机械化程度高,操作方便,人工投入成本低。


5.3 污泥处置方案

AQYJQ污水净化系统的污泥具有无机物含量为主、体积小等特点。由于系统选用的污水净化絮凝剂,同时也是良好的污泥脱水助滤剂,其污泥浆的脱水性能良好,不必另外再添加(或少加)污泥处置助滤剂就可以直接泵入压滤机脱水。AQYJQ污水净化系统流程中,在净化器前就自动加入了杀菌消毒药剂,根据“消毒学”原理,在污水净化器内的30分钟流程中足以完全杀灭细菌和大肠杆菌等微生物。产生的污泥中几乎不存在具有活性的微生物,所以,污泥本身不容易产生臭气、不会造成对周围大气环境的污染。


六、电气设计

AQYJQ污水净化系统设备采用现场安装分散布置,集中控制,配备动力配电、照明配电及防雷接地系统。


6.1 供电

1)供电电源为~380V50Hz,由建设单位引至净化站配电柜。

2)污水净化站配电系统采用三相五线制,单相配电为三线制。

6.2 配电及电缆敷设

1)污水净化站设配电柜,分别给各动力设备供电。

2)电力电缆选用VV型,控制电缆选用KVV型,经电缆桥架或穿管敷设,需埋地的电缆选用KVVP型。

3)室内外照明由配电柜提供~220V电源,选用BVV型电线经阻燃线槽沿墙明敷。

6.3 接地与防雷

  (1)利用建筑物的基础钢筋做自然接地体或按照接地极,接地电阻应小于10欧姆。

  (2)建筑物用避雷带或短避雷针作防雷保护。

6.4 测量与控制

 (1)利用液位控制器控制水泵的运行;

2)设置流量计监测处理水量调节各种药剂加入量;

3)利用探头监测净化器各关联部位的运行开关。


七、环境保护、绿化与安全生产

7.1 环境保护设计

本项目工程本身是一项重要的节约水资源、环境保护和应急项目,对外界的环境影响大。但为达最大限度的环境保护,拟采用以下措施将环境影响降至最低。

1、施工期间环境保护

现场施工工作主要为设备的组装,对环境的影响主要为焊接及切割时产生的噪音以及施工工人产生的生活垃圾影响。防治措施包括:

1)建设和施工单位应限制作业时间,规定噪声大、冲击性强并伴有强烈振动的工作应放在白天进行, 禁止在夜间施工。 合理安排施工计划和施工方法,使动力机械设备适当分散布置在施工场地上。尽量选用降噪设备,必要时,工地周围可设临时屏障。

2)加强对施工工人的环境教育,不乱扔乱放,生活垃圾集中堆放处理。


7.2安全卫生及劳动保护

1、职业安全执行标准

1)《工业设计卫生标准》 TJ36-79

2)《工业企业噪声控制范围》 GB87-85

3)《建筑设计防火规范》 GBJ16-87

4)电力部门制定的各项设计规范及安全防护有关规定

2、安全防护措施

1AQYJQ污水净化系统操作人员须经过培训后,考试合格持证上岗。

2)操作人员必须严格按照《AQYJQ污水净化系统操作规程》进行操作,认真了解其中操作注意事项。

3)供电系统按电力部门制定的各项设计规范要求的供电防护设施,各种用电设备采取有效的接地保护。

4)电气设备和机械设备的布置,留有足够的安全操作距离及空间。

5建立、健全部门的安全生产责任制,责任落实到人。各项经济承包有明确的安全指标及包括奖罚办法在内的保证措施。


八、项目估算

8.1 建筑规模

日处理屠宰清洗污水Q=100立方米/日,每小时处理量为10立方米,可根据实际不同情况确定每日开机处理时间,适应各种生产状况

8.2主要构筑物

8.2.1 管网

废水收集管网从车间收集到收集池,由业主完成建设.

8.2.2 收集调节

尺寸:长12.7米,宽3.2米,深度3.5

数量:1

造:成品池,复合材质

附属设备:污水自吸2台。

8.2.3  物化预处理装置

药剂混合器

尺寸内径φ600mm,壁厚10mm,高度700mm

   量:1套

   造:碳钢,内衬防腐材料。

加药系统

尺寸长:6m,宽:2m,高度3m

附属设备PP药剂桶   7个

搅拌机0.75kw

8.2.4 沉淀池

尺寸:长5米,宽3米,壁厚240mm,高2.5

数量:1

造:壁为砖混,底为钢砼,内衬防腐材料。

附属设备:污泥提升泵1台。

8.2.5 生化系统

一体化生化系统

型号:AQYJQ-25型

尺寸:10x2.5x2.5

数量:2

内型:非标定制

构造:碳钢+防腐

8.2.6 应急池业主负责

尺寸:长10米,宽4米,壁厚240mm,深度3m

构造:砖混结构,底为钢砼。内衬防腐材料。

数量:1座

8.2.7 电气控制系统

PLC集成控制柜

尺寸:1.0x1.2x1.6

品牌:施耐德品牌

数量:1只

电线电缆:依电气设计要求

数量:一批

控制室

尺寸:4x3x2.2m

构造:钢结构+防腐

8.2.8 检修平台

非标定制,碳钢材质,型状依工艺设计


第二章  主要设备清单


序号

设备、材料名称

规格型号

性能参数

单位

数量

产地

1

一体化箱体

L*W*H=10*2.5*2.5m

8mm

2

广州澳强

2

格栅池

渠宽1000mm,渠深1500mm

3mm

1

3

格栅支架

50*500mm

6#

1

4

废水提升泵

20m3/h3/h10m3/h3/h,0.1.5kw



2

凌宵

5

流量计

LZS-50

10~30m3/h

1

余姚

6

液位计

浮球液位计

5m

5

浙江

7

管道及配件

DN65-110



1

广州澳强

8

叠螺机

N=1.5KW

不锈钢

1

澳强

9

厌氧池布水管

DN65-32 UPVC管

UPVC

5

南亚

10

缺氧池搅拌系统

DN65-32 UPVC管

UPVC

5

南亚

11

好氧池曝气管网

DN65-50



5

浙东

12

弹性填料

φ150*100



m3

100

广州澳强

13

曝气盘

φ215



5

浙江

14

AQYJQ反应器装置

AQYJQ-16FR,内衬加强PVDF中空膜



40

广州澳强

15

膜架

1550*1380*1900mm,

SUS304



4

广州澳强

16

AQYJQ产水泵

20m3/h,2.2kw



2

一用一备

17

AQYJQ反水泵

30m3/h,2.2kw



1

凌宵

18

配药桶

200L



6

国产优质

19

液位计

浮球液位计



5

广州澳强

20

流量计

LZS-65



2

广州澳强

21

填料支架

L60,12#螺纹钢



1

广州澳强

22

污泥回流泵

10m3/h,10m,0.75kw



3

凌宵

23

污泥回流管网

DN65

UPVC

1

南亚

24

鼓风机

DN80,5.5KW



2

一用一备

25

曝气管道及配件

DN65-20



1

南亚

26

液位计

浮球液位计



2

广州澳强

27

管材配件

DN100-25

UPVC

1

南亚

28

镀锌管材

DN80-40

镀锌管

1

国产优质

29

污水调节池

复合材质纤维罐12.7*3.2*3.5米

复合材质

1

澳强

30

主控电柜

PLC程序自动控制



5

国产优质

31

电控元件





1

正泰

32

线管





1

国产优质

33

电缆/电线





1

番禺电缆

34

安装费





1



35

小计











设备工程总造价(RMB65万元整)不含税和土建工程。

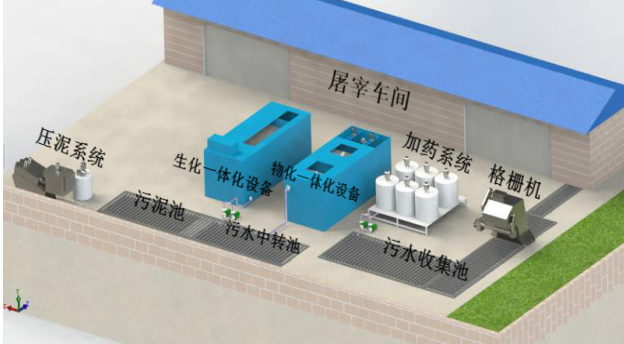

8.5  立体效果图


九、效益体现

9.1 经济效益

   1、节省土地资源

 新建AQYJQ污水净化系统占地面积仅为传统生化法系统占地面积的1/3左右,节约了大量的土地。

2、运行费用低

整个工艺为预处理+AQYJQ污水净化系统,整个工艺无纳滤和RO膜系统,大大减低了后期的更换滤材和高昂的维护、维修成本,大大节约了生产运行费用。

3、施工周期短,节约时间提前投入运营

处理量为100立方米/日的AQYJQ污水净化系统建设周期只需约1个月,调试运行稳定后可直接进行投产使用。


9.2环境效益

AQYJQ污水净化系统高效、快速、占地少、无臭气散发,出水稳定达标;污泥含水率低、易于处理,使污染物不再排放到环境中去,从而避免了环境污染问题。同时AQYJQ污水净化系统为一体化装备,能起到应急效果,可以有效防止突发事件对环境带来的影响。


十、总结

广州澳强环保科技有限公司最好的配合了的主题设计思想,从科技角度去看,通过本污水处理系统处理后的污水可以很好的达标排放,快速、高效安全。这样可以有效的缓解和治理因污水不达标排放而造成的经济及环境问题,同时还可以提高人们的环境保护意识,为地方的环保事业作出一份贡献。


十一、工程质量保证措施

 完善健全的质量保证体系是企业工程质量的保证,我公司充分吸收国内外先进经验的基础上,制定了一套完整的质量控制和保障体系。

a)认真学习图纸及国家现行规范,并不折不扣地贯彻执行;

b)严把材料质量关,凡不合格的、没有合格证、准用证、没有检验报告的材料,一律不准进场;需要复检的材料,要及时复检及时提出复检报告;

c)施工前要进行书面技术交底,各项规范与技术要求,均需由施工员对班组进行贯彻,确保在施工中得到落实;对于冬季施工的相关工作,要具有针对性、严格性,杜绝工作中的失误;

d)遵守建设单位、施工及监理的各项管理制度,及时提交各项报告、报表等技术管理与工程管理文件,与甲方管理工作相协调;

e)选用优质名牌设备,保证质量,在设备安装过程中认真贯彻,切实执行;

f)现场施工质量控制执行项目经理负责制;我公司提供的产品及所有附属的部件均是成熟的、先进的国产或进口优质产品。


十二、售后服务承诺

 如果我公司能够承揽此工程,我们将提供包括但不限于以下内容的技术支持和服务:

1)工程质保期为一年。

2)工程建设过程中,我们将派驻现场代表并按施工顺序在不同阶段派驻不同专业的设计人员进行现场技术支持;并可以随时接受业主的雇佣、派遣,协助业主完成与处理工程相关的技术工作。

3)除了国家规定的设计内容外,我们将在工程移交前,向业主提供完整、详细的《污水处理工程操作说明书》等竣工资料。

4)我们将严格按照最终签定合同的要求,在质保期内履行相关的责任和义务。质保期满后,也将一如既往地为业主提供系统、及时的售后服务。

5)本公司提供自设备调试正常使用后的一年质量保证服务,质保期内出现非人为损坏情况均无条件解决。同时,本公司提供长期的免费巡检服务和技术支持,在巡检过程中遇到的技术问题均免费解决。

6)若设备运行时出现问题,我公司将派技术人员于24小时内到达现场。

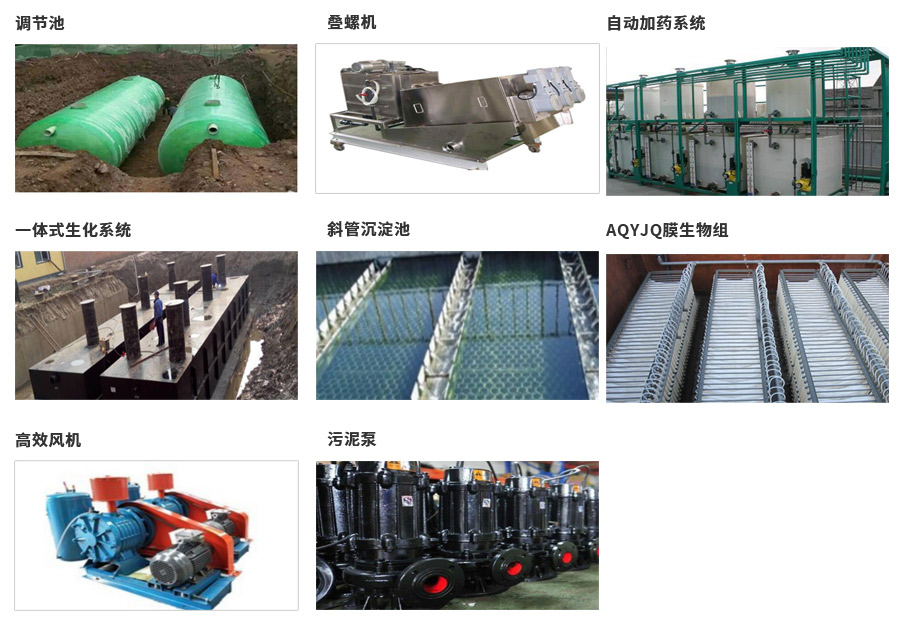

主要核心设备:
